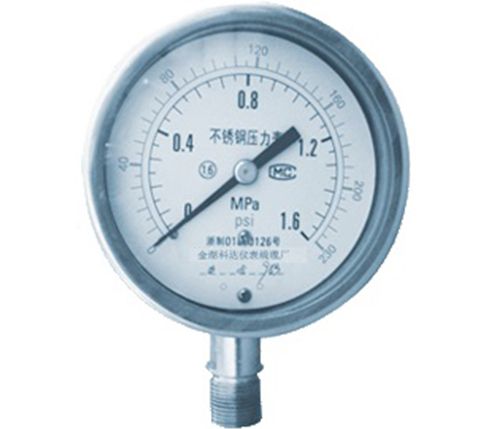

產品名稱:  膜片壓力表

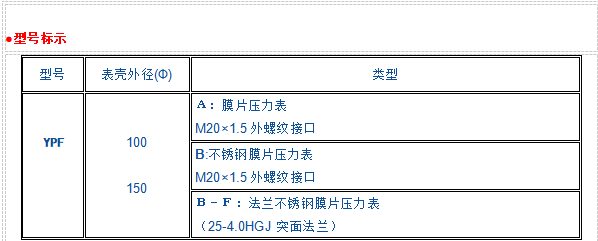

產品型號:YPF
產品簡介:
產品說明
膜片壓力表適用于測量具有一定腐蝕性、非凝固或非結晶的各種流體介質的壓力或負壓。
●結構原理
    儀表由測量系統（包括法蘭接頭、波紋膜片）、傳動指示機構（包括連桿、齒輪傳動機構、指針和分度盤）和外殼（包括表殼和罩圈）等組成。儀表外殼為防濺結構，具有較好的密封性，故能保護其內部機構免受污穢浸入。
    儀表的作用原理是基于彈性元件(測量系統上的膜片）變形。在被測介質的壓力作用下，迫使膜片產生相應的彈性變形——位移，借助連桿組織經傳動機構的傳動并予放大，由固定于齒輪上的指針逐將被測值在分度盤上指示出來。

●主要技術指標
 準確度等級：2.5
 使用環境溫度：-40～+70℃；相對濕度不大于90百分之。
 溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.04百分之/℃
 工作位置：垂直安裝
 外殼防護等級：IP64
